數控銑刀與加工中心使用的刀具種類很多，主要分銑削刀具和孔加工刀具兩大類，所用刀具正朝著標準化、通用化和模塊化的方向發展，為滿足高效和特殊的銑削要求，又發展了各種特殊用途的專用刀具。接下來德國來寶IMC刀具小編就來給大家說說數控銑刀的結構及工具系統。

　　數控銑刀結構及工具系統介紹：

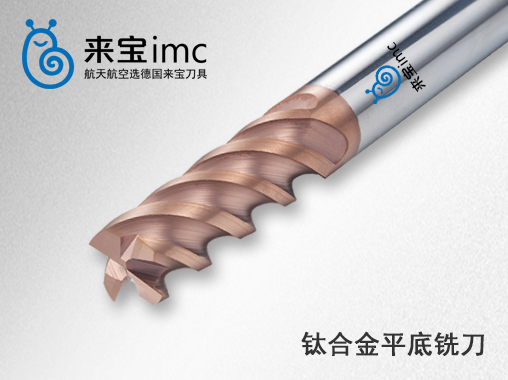

　　1、銑刀結構

　　銑刀的結構分為三部分：切削部分，導入部分和柄部。銑刀的柄部為7:24圓錐柄，這種圓錐柄不會自鎖，換刀方便，具有較高的定位精度和較大的剛性。

　　2、工具系統

　　工具系統是指連接數控機床與刀具的系列裝夾工具，有刀柄、連桿、連接套和夾頭等組成。數控機床工具系統能實現刀具的快速、自動裝夾。隨著數控工具系統的應用與日俱增，我國已經建立了標準化、系列化、模塊式的數控工具系統。數控機床的工具系統分為整體式和模塊式兩種形式。

　　1)整體式工具系統TSG按連接桿的形式分為錐柄和直柄兩種類型。錐柄連接桿的代碼為JT;直柄連接桿的代碼為JZ。該系統結構簡單、使用方便、裝夾靈活、更換迅速。由于工具的品種、規格繁多，給生產、使用和管理帶來不便。

　　2)模塊式工具系統TMG　模塊式工具系統TMG有下列三種結構形式：圓柱連接系列TMG21，軸心用螺釘拉緊刀具;短圓錐定位系列TMG10，軸心用螺釘拉緊刀具;長圓錐定位系列TMG14，用螺釘鎖緊刀具。模塊式工具系統以配置較少的工具來滿足不同零件的加工需要，因此該系統增加了工具系統的柔性，是工具系統發展的高級階段。
